Dense Phase transport
Dense phase transport is een vorm van pneumatisch transport waarbij de transportlucht het materiaal als een compacte prop door de leiding voortstuwt. Dit gebeurt door een hoge product-luchtverhouding. Dit principe van dense phase transport resulteert in lage transportsnelheden van circa 2 tot 10 meter per seconde, gecombineerd met een laag luchtverbruik. Voor het opwekken van het transportmedium wordt doorgaans een compressor met middeldruk gebruikt.
Door deze werkwijze is dense phase transport bijzonder geschikt voor processen waar productbescherming, betrouwbaarheid en een laag energieverbruik belangrijk zijn.

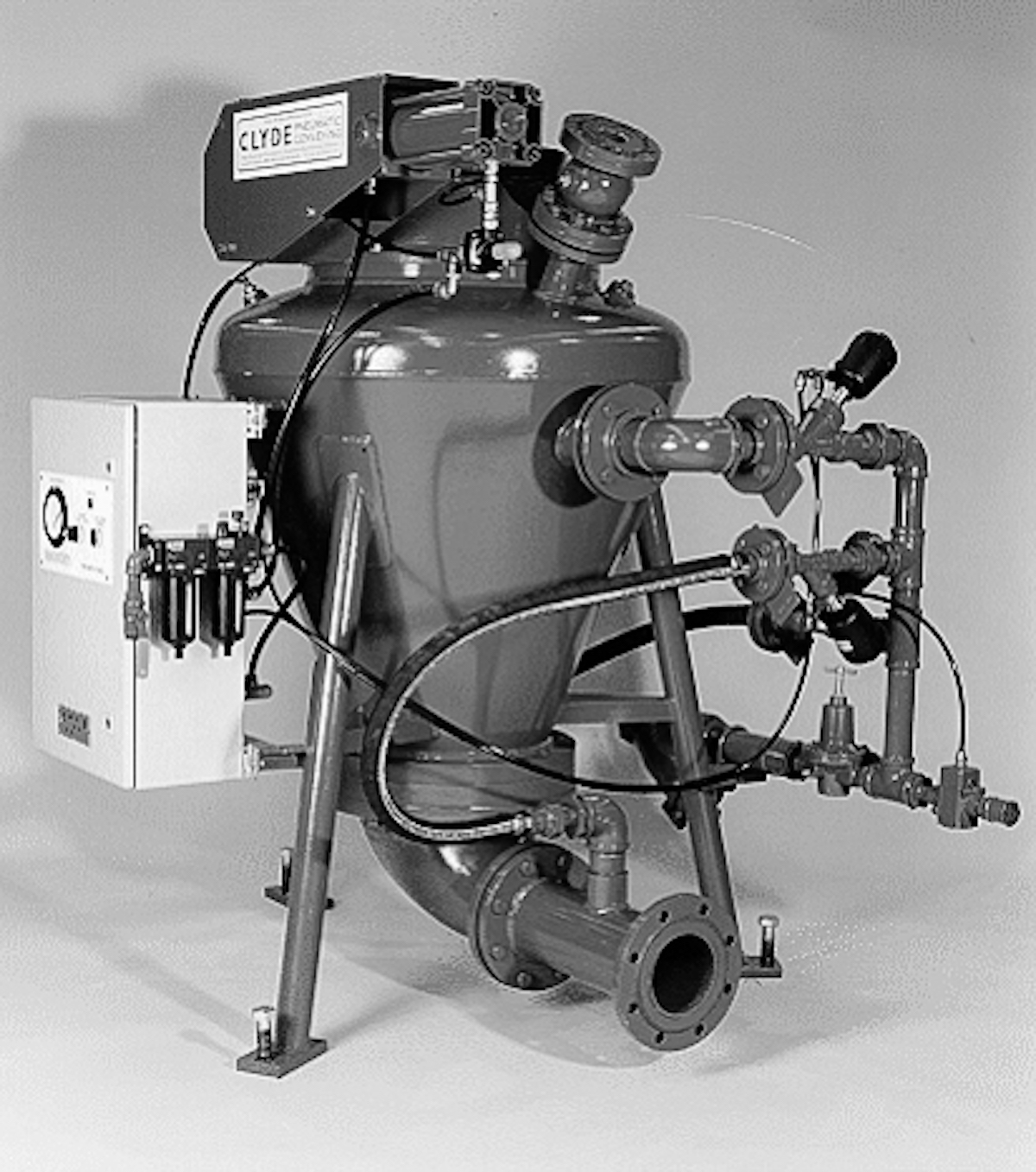

Dense Phase Pump
De Dense Phase Pump is een eenvoudig, effectief en zeer betrouwbaar systeem voor dense phase transport van materiaal vanuit één vertrekpunt naar één of meerdere ontvangstpunten. Oorspronkelijk werd de Dense Phase Pump in 1970 ontwikkeld voor gieterijtoepassingen. Later is het systeem verder aangepast, zodat het breed inzetbaar is voor dense phase transport van vrijwel alle droge stoffen, van fijne cohesieve materialen tot natte kolen.
Dense Phase Pumps zijn geschikt voor dense phase transport van producten:
- met een temperatuur tot 480 graden Celsius
- met een transportcapaciteit tot 100 ton per uur
- over afstanden tot 200 meter
Het eenvoudige ontwerp van het systeem en het gebruik van de Dome Valve, het enige bewegende onderdeel, zorgen ervoor dat het transport met een Dense Phase Pump zeer betrouwbaar is en weinig onderhoud vraagt.
Werking van dense phase pneumatic transport
Bij dense phase transport wordt de hopper boven de Dense Phase Pump voorzien van niveaumeting, waarmee de aanwezigheid van te transporteren materiaal wordt gedetecteerd. Op basis van dit signaal, in combinatie met de vrijgave van de PLC, start het dense phase transport automatisch.
Wanneer het transport via het bedieningspaneel wordt gestart, doorloopt het de volgende cyclus:
De afsluiter aan de bovenzijde van het zendvat, de Dome Valve, wordt geopend zodat het materiaal het zendvat kan instromen. Zodra het zendvat gevuld is, sluit de inlaat Dome Valve. Vervolgens verplaatst het materiaal zich onder druk van het transportmedium via de transportleiding naar het ontvangstpunt. Zodra het laatste materiaal is aangekomen, ontstaat er een drukval in zowel de transportleiding als het zendvat. Hiermee wordt de cyclus van het dense phase transport afgerond en stopt de toevoer van transportlucht.
Deze cyclus van dense phase transport wordt herhaald totdat:
- er geen materiaal meer beschikbaar is voor transport
- het systeem via het bedieningspaneel wordt uitgeschakeld
- de niveaudetectie bij het ontvangstpunt aangeeft dat dit vol is
